martes, 31 de marzo de 2009

Sesión de observación Solar (1ª parte).

La astronomía visual no se basa solo en realizar observaciones, con telescopios, prismáticos e incluso a simple vista durante las noches, también podemos disfrutar de observaciones en pleno día de nuestra estrella mas cercana a nosotros, el Sol.



En la imagen de arriba podemos observar el Sol fotografiado con una cámara réflex con un objetivo estándar de 18X55mm. Las ramas mas altas de los pinos me dan una ayuda extra para no acabar “quemando” la fotografía.

En esta ocasión he dividido esta sección de observación solar en dos partes, en la primera parte, quiero mostrar las técnicas empleadas para observar el Sol e incluso fotografiarlo de la forma más asequible y económica, sin correr ningún riesgo de quemaduras y lesiones graves a nuestros ojos.

La segunda parte será una pequeña introducción sobre el Sol y en mayor medida la publicación de las imágenes obtenidas durante la sesión de observación solar y comentarlas.

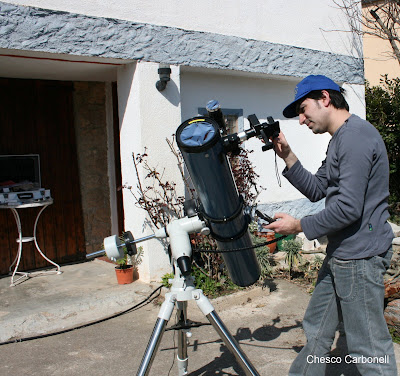

En la imagen de arriba podemos observar todo el equipo usado para la sesión de observación Solar, el conjunto telescopio-montura, el filtro solar ubicado en la parte superior del tubo óptico, y un servidor intentando conseguir alguna instantánea del Sol.

En primer lugar pondremos en estación la montura y así tener un seguimiento más o menos correcto del Sol, sea con los motores de la montura, o de manera manual con los mandos flexibles por no disponer de motores. Yo utilizo durante el día una brújula, al no poder ver la estrella Polar, así localizo el Norte de esta manera (solo para el hemisferio Norte) y coloco la montura en la posición que me indica la brújula. Todo lo demás seria exactamente igual que si hiciéramos una sesión observación durante la noche (revisar que la latitud en la escala graduada de la montura sea la correcta). Después de colocar la montura en su posición más o menos correcta, procedemos a equilibrar y aclimatar el telescopio.

Antes de comenzar a observar el Sol, debemos montar todo el equipo que vayamos a usar y equilibrar ambos ejes de la montura con el tubo óptico, buscador, y el ocular elegido para dicha observación, si usáramos un adaptador fotográfico, con una cámara digital compacta, como vemos en la imagen, los pesos varían respecto al peso con un solo ocular que usábamos para una observación visual, pues deberemos volver a equilibrar para evitar vibraciones.

También dejaremos una media hora para que el tubo óptico se aclimate térmicamente, para así evitar turbulencias del aire que hay en el interior del tubo y nos deforme las imágenes. Por supuesto el tubo óptico no debe apuntar al Sol, hasta que comencemos la sesión de observación.



En la imagen de arriba podemos observar un primer plano del tubo óptico donde esta colocado el filtro solar en la entrada del tubo. También se puede observar que el buscador tiene colocado otro filtro solar.

El filtro solar empleado en la sesión de observación del Sol, esta construido con la lámina que fabrica la firma Baader, tiene una semblanza al papel de aluminio y es la manera más económica de observar el Sol sin correr ningún riesgo. Hay muchas personas que se fabrican el filtro de modo casero, es decir, “el cuerpo de anclaje” al tubo óptico y luego usando la lamina Baader que se pegara al “cuerpo de anclaje” fabricado de modo casero. En mi caso, “el cuerpo de anclaje” es una tapa que protege a la óptica del polvo, cuando el tubo se guarda después de cada observación. Es una tapa recortada respetando los anclajes de dicha tapa para que quede bien sujeta en el tubo óptico y se ha recortado lamina Baader con el diámetro justo para poder pegarla detrás de la tapa recortada para que la lamina Baader quede bien sujeta.

En el caso del buscador, recorte un trozo de lámina Baader, un poco mas grande que el diámetro del buscador, hice una doblez de la lamina sobrante por el tubo óptico del buscador y con una goma elástica doble, sujeto la lamina la buscador. El buscador lo monte para centrar bien el sol, ya que al realizar fotografía, el seguimiento y centraje del Sol lo hago cómodamente con el buscador, ya que es acodado y tiene un diámetro de 50mm.

Al hablar de filtros, la manera mas económica y con muy buenos resultados de observar el Sol, es sin duda, la lamina que fabrica la firma Baader.

También recordar que jamás se debe observar el Sol directamente con telescopios o prismáticos sin utilizar filtros adecuados para el Sol. Y sobre todo nunca colocar un filtro entre el ocular y el ojo, ya que la temperatura acumulada en el filtro que se coloca sobre el ocular, tiene que aguantar una temperatura extrema y suele petar sin avisar, produciendo graves daños en los ojos.
Tampoco utilizar, mascaras de soldadura, ni radiografías y ni negativos de fotografía analógica. Todos estos sistemas no son seguros para la salud de nuestros ojos.



En la imagen de arriba podemos observar un eclipse solar con la técnica de proyección, en este caso sobre una cartulina negra.

El sistema de proyección, sobre una cartulina negra, es la única manera de observar el Sol sin usar ningún tipo de filtro solar.

Este sistema consiste en colocar el telescopio apuntando hacia el Sol, y a la salida del ocular colocamos una cartulina negra, a una distancia de unos 30 o 50 cm y enfocamos hasta que veamos una imagen nítida del Sol. También deberíamos colocar un cartón por delante del ocular para que nos haga de pantalla y nos tape la luz del Sol, para evitar que nos ilumine completamente la cartulina. En el caso de la imagen de arriba, la pantalla me la hizo la sombra del propio telescopio.
Este sistema yo lo use en el eclipse parcial de Sol que tuvo lugar en el año 2005, la cámara con la que hice la foto era la de un teléfono móvil.

Esta técnica no la he vuelto a utilizar, ya que tengo otros medios para observar y fotografiar el Sol directamente a través del telescopio, pero quiero también mencionarla porque es muy valida para observar el Sol.

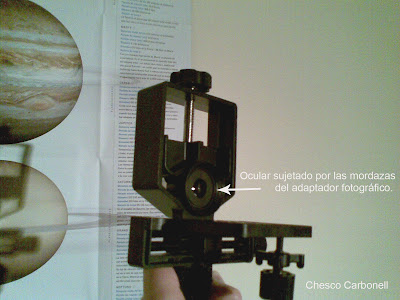

En la imagen de arriba podemos observar un adaptador de fotografía para cámaras digitales compactas, también podemos ver el ocular sujeto a las mordazas del adaptador.

En primer lugar, coloqué el cuerpo de la réflex, sin objetivo, roscada al porta ocular del telescopio, es decir, a foco primario, tal y como pude mostrar en una publicación anterior sobre la Luna. Con esta técnica de foco primario hice varias tomas, el disco solar abarcaba todo el campo, entraba justito, pero podía hacer foco perfectamente.

Más tarde pase a colocar un ocular, y realice una observación visual, utilice un ocular de 32mm y luego otro de 25mm, este último ocular me daba mas aumentos, pero el disco solar aun entraba entero en el campo de visión y es lo que yo pretendía. Por ultimo quise probar de fotografiar al Sol con el adaptador que se puede observar en la imagen de arriba, la técnica seria fotografía por proyección a través del ocular.
El ocular se coloca en el telescopio como si se tratase de una observación visual, y a través de las mordazas del adaptador se sujeta al cuerpo del ocular.

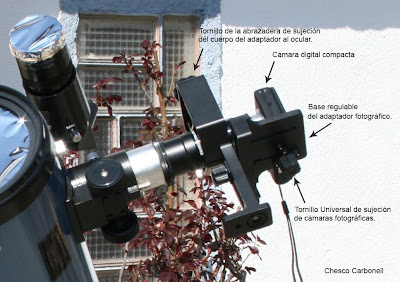

En la imagen de arriba podemos observar el adaptador acoplado al ocular, la cámara digital compacta sujeta al adaptador con la óptica alineada a la óptica del ocular.

En la imagen podemos ver el conjunto ocular, adaptador fotográfico y la cámara digital compacta. El adaptador tiene dos ejes, uno que va de arriba hacia abajo y otro que va de izquierda a derecha, para poder mover la base del adaptador donde roscaremos la cámara digital compacta con un tornillo universal que lleva dicha base.
Una vez encaramos con los dos ejes del adaptador, la óptica de la cámara con la óptica del ocular y podemos ver perfectamente el Sol, previamente deberíamos enfocar de manera visual mirando a través del ocular hasta que veamos lo mas nítido posible el Sol. Configuramos la cámara digital para empezar a hacer fotografías, básicamente, desconectar el flash, si es posible configurar el ISO, dejarlo en ISO 100 o 200, y activar el temporizador para dar tiempo a que desaparezcan las vibraciones del telescopio causadas por apretar el disparador de la cámara digital, de 5 a 10 segundos de temporizador tendríamos suficiente, si todo el telescopio esta bien equilibrado.
Si el autofocus de la cámara digital diese problemas, podríamos configurar también el programa de fotografiado, activando el modo paisaje, entonces la cámara apunta al infinito y podríamos resolver el posible problema de imágenes borrosas, pero yo no tuve ningún problema, el Sol es bastante luminoso.
Si la cámara permite hacer videos, también seria una buena idea hacer un video, y si tenemos seguimiento con motores, pues mucho mejor, luego con un programa de alineado de imágenes a partir de un video, podríamos sacar una muy buena imagen del Sol.



En la imagen de arriba podemos observar el Sol visto en tiempo real por la pantalla de la cámara digital compacta.

En la pantalla de la cámara digital compacta podemos ver una preciosa estrella amarilla en pleno día, sin duda es nuestra estrella mas cercana, el Sol.

En la segunda parte de este post, publicare las fotografías obtenidas, con la cámara réflex, con la técnica de foco primario, y las obtenidas por proyección a través del ocular.

Como podéis ver, observar el Sol no es misión imposible, cualquier telescopio, por pequeño que sea es valido, ya que es el astro mas brillante que podamos observar en el cielo, por eso se le llama al Sol, el astro rey.
Hasta la siguiente cita con las estrellas...
